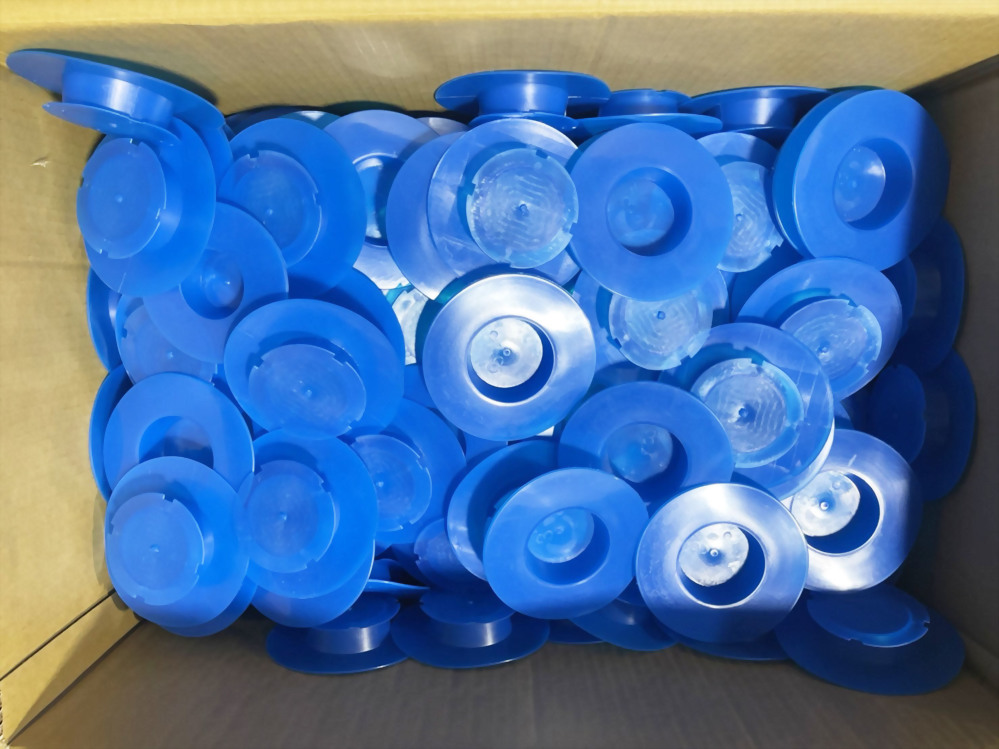

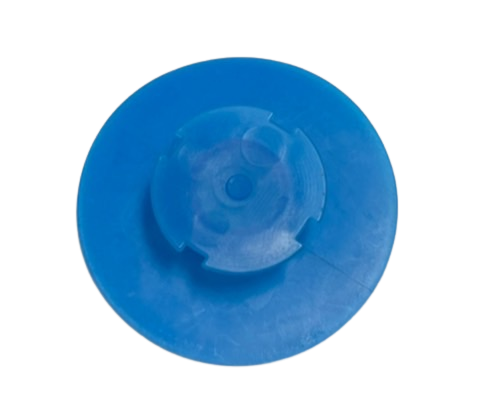

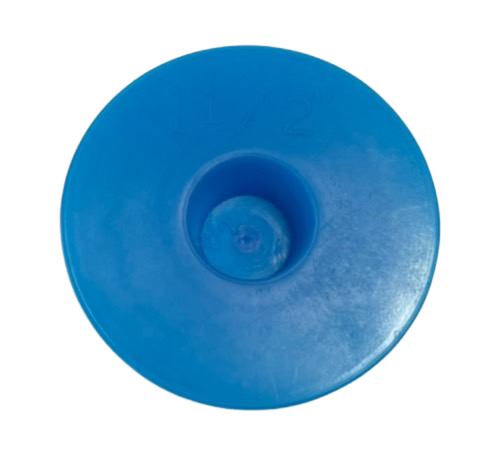

產品名稱：中流量口護蓋
產品材質：PE
法蘭護蓋類型有許多種，如 PN16、10K、#150。
但客戶常因需要囤各種類型的法蘭庫存而備感壓力，故此成為我司中口產品開發的
靈感來源，藉由塞中間流道口的方式來減輕客戶囤各類型法蘭的庫存。
若有其他規格、造型需求開發，歡迎詢問。
產品材質：PE
法蘭護蓋類型有許多種，如 PN16、10K、#150。
但客戶常因需要囤各種類型的法蘭庫存而備感壓力，故此成為我司中口產品開發的
靈感來源，藉由塞中間流道口的方式來減輕客戶囤各類型法蘭的庫存。
若有其他規格、造型需求開發，歡迎詢問。

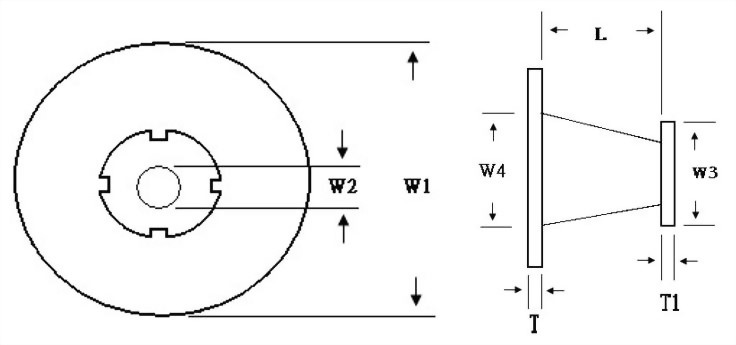

中流量口護蓋規格： （單位ｍｍ）
|
SIZE |
W1 |
W2 |
L |
T1 |
T |
W3 |
W4 |
|
1/2” |
51.0 |
8.5 |
18.0 |
1.0 |
1.5 |
19.0 |
11.0 |
|
3/4” |
57.0 |
12.0 |
18.0 |
1.0 |
1.5 |
23.0 |
16.5 |
|
1” |
69.0 |
14.0 |
18.0 |
1.0 |
1.5 |
28.6 |
19.0 |
|
1-1/4” |
80.0 |
20.5 |
18.0 |
1.0 |
1.5 |
37.5 |
25.5 |
|
1-1/2” |
87.0 |
27.0 |
18.0 |
1.0 |
1.5 |
45.0 |
31.0 |
|
2” |
101.0 |
36.5 |
18.0 |
1.0 |
1.5 |
57.0 |
41.5 |
|
2-1/2” |
121.0 |
48.0 |
18.0 |
1.0 |
1.5 |
72.0 |
54.0 |
|
3” |
137.0 |
59.0 |
22.0 |
1.0 |
1.8 |
87.0 |
71.0 |
|
4” |
160.0 |
82.5 |
23.0 |
1.0 |
1.8 |
110.0 |
89.0 |
|
5” |
195.0 |
100.0 |
30.0 |
1.0 |
1.8 |
150.0 |
115.0 |
|
6” |
230.0 |
129.0 |
36.0 |
1.1 |
1.8 |
175.0 |
138.0 |
|
8” |
277.0 |
177.0 |
36.0 |
1.1 |
1.9 |
230.0 |
190.0 |
|
10” |
345.0 |
225.0 |
45.0 |
2.0 |
2.0 |
280.0 |
247.0 |
|
12” |
397.0 |
235.0 |
45.0 |
2.5 |
3.0 |
335.0 |
247.0 |
